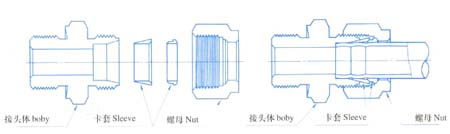

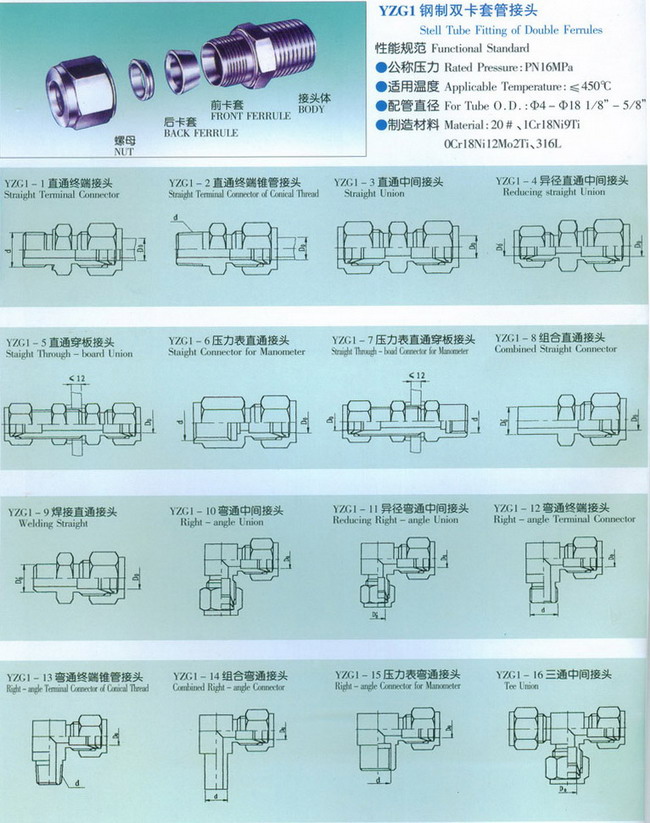

YZG1钢制双卡套管接头
|
|
|
性能规范
·公称压力：25Mpa、40Mpa
·适用温度：≤450℃
·适用介质：油、水、气等非腐蚀性或有腐蚀介质
·制造材料：
20＃，1Cr18Ni9Ti0Cr18Ni12Mo2Ti,316L
·配管： 4~42的普通级精度无缝钢管
·锥管螺纹：ZG、ZM、NPT等 |
|
|
|
YZG1-1 直通终端接头 |
|
|
材料：20#、1Cr18Ni9Ti、316、316L、
公称压力：16MPa、32MPa
管径：φ4～φ22、φ1/4″～φ3/4″
终端螺纹可为M、G、ZG、PT、NPT等 |
 |
|
D 0 |
d |
d 0 |
L |
I |
代号 Code |
|
Ⅰ |
Ⅱ |
|
4 |
M10×1 |
3 |
43 |
71 |
16 |
YZG1-1A-M10×1-φ4 |
|
6 |
M10×1 |
4 |
43 |
71 |
16 |
YZG1-1A-M10×1-φ6 |
|
8 |
M10×1 |
5 |
47.5 |
81 |
20.5 |
YZG1-1A-M10×1-φ8 |
|
10 |
M10×1 |
5 |
47.5 |
81 |
20.5 |
YZG1-1A-M10×1-φ10 |
|
10 |
M14×1.5 |
8 |
54.5 |
86 |
20.5 |
YZG1-1A-M14×1.5-φ10 |
|
12 |
M14×1.5 |
8 |
55.5 |
86 |
23.5 |
YZG1-1A-M14×1.5-φ12 |
|
12 |
M18×1.5 |
10 |
60.5 |
96 |
23.5 |
YZG1-1A-M18×1.5-φ12 |
|
14 |
M10×1 |
5 |
50.5 |
81 |
24.5 |
YZG1-1A-M10×1-φ14 |
|
14 |
M14×1.5 |
8 |
56.5 |
86 |
24.5 |
YZG1-1A-M14×1.5-φ14 |
|
14 |
M18×1.5 |
10 |
61.5 |
96 |
24.5 |
YZG1-1A-M18×1.5-φ14 |
|
14 |
M20×1.5 |
11 |
61.5 |
96 |
24.5 |
YZG1-1A-M20×1.5-φ14 |
|
16 |
M18×1.5 |
10 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M18×1.5-φ16 |
|
16 |
M22×1.5 |
13 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M22×1.5-φ16 |
|
18 |
M18×1.5 |
10 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M18×1.5-φ18 |
|
18 |
M22×1.5 |
15 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M22×1.5-φ18 | |
| | |
|
|
|
|
